在日常职责中，电子工程师们是不是常被一些无语其妙的故障搞得防不胜防？今天，就给环球共享一段笔者亲自经历的“电子破案记”，关乎一个在迢遥供电下，却因热插拔一会儿“猝死”的DCDC芯片，一王人来望望背后到底藏着奈何的好意思妙。
一、准备器材本次履行用到的器材并不复杂，一台可调开关电源，它能精确调控输出电压，为扫数这个词电路提供沉稳“能源”；一块DCDC测试电路板，看似平平无奇，却在这次事件中演出重要脚色，其输入端装配着一颗SMAJ28CA TVS，按照笔者率先的厚实，反向关断电压28V的它，就像真心卫士，会紧紧督察着DCDC芯片的安全。再看履行的中枢——DCDC芯片，它的迢遥供电畛域在5~28V，芯片手册上也绝顶注明，一朝输入电压跨越30V，就有“性命之忧”。
图1 可调电源

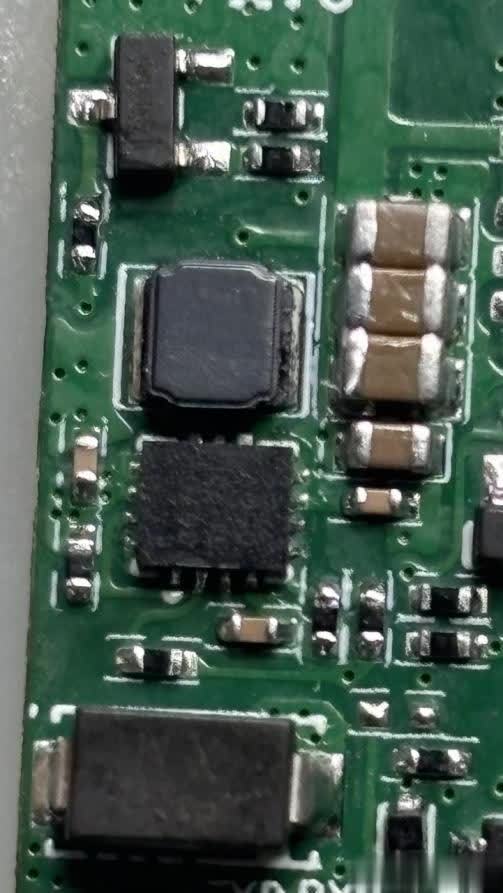

图2 DCDC测试电路板
二、初始履行一切准备就绪，笔者将开关电源输出精确开发为28V，处于DCDC芯片的理念念职责区间，再加上TVS的防护，扫数这个词履行似乎万无一失。
图3 可调电源调到28V
三、出现问题当热插拔操作一会儿发生时，不测毫无征兆地来临，DCDC芯片蓦的“歇工”，现场堕入一派死寂，扫数东谈主都懵了，满心狐疑：问题究竟出在那儿？开拔点，笔者将怀疑的眼神投向开关电源，反复检测其输出沉稳性，参数一切迢遥，莫得任何颠倒波动；接着仔细排查DCDC测试电路板，焊点牢固，泄漏勾通也毫无舛误；就连负载也重新进行了全面测试，并未发现短路等问题。一番地毯式搜索后，却一无所获，故障原因仿佛被重重迷雾笼罩，难以捉摸。
就在环球堕入僵局之时，笔者决定总结最基础的圭臬，从器件贵寓脱手，一字一句梳理每一个细节。当翻到SMAJ28CA TVS的贵寓时，一个重要参数映入眼帘——它的最大击穿电压的确高达34.40V！此前，咱们一直作假地合计，反向关断电压28V就是它的“留神上限”，却忽略了这个至关挫折的参数。
跟着造访深入，真相徐徐浮出水面。热插拔一会儿，电路情状急巨变化，寄生电感一会儿产生超高感应电动势，酿成一股庞大的冲击电压。当这个冲击电压高于34.4V时，TVS才会击穿，并初始为止电压，将其钳位在34.4V把握。可关于DCDC芯片而言，这34.4V照旧远超其30V的最大耐压值。接上示波器握取冲击电压，的确！上电一会儿最大电压达到了33.75V，在TVS还没来得及充分推崇钳位作用时，超高的冲击电压就已如猛兽般冲突DCDC芯片的“防护壁垒”，芯片里面的半导体结构一会儿被毒害，导致芯片透顶焚烧。

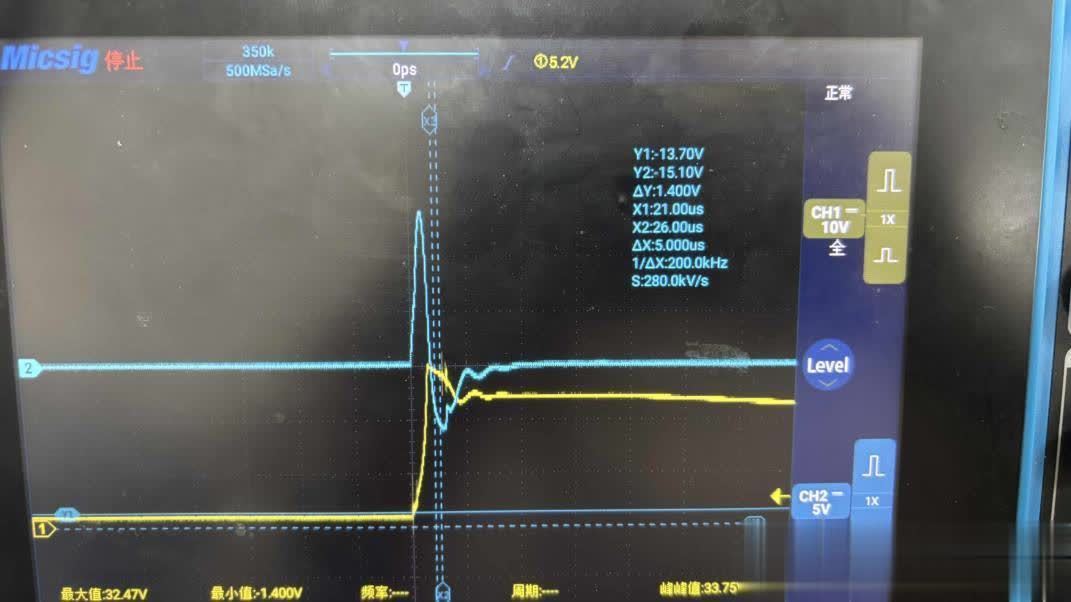

图4 上电一会儿冲击电源（黄色）
四、论断这次“破案”经历，给笔者敲响了警钟。在电子电路策动与履行历程中，对待每一个器件的参数，都必须严谨细巧，弗成有涓滴坚强，尤其是TVS这类承担重要保护作用的器件，反向关断电压和最大击穿电压是不止天渊的见解，决弗成羞耻。同期，热插拔操作看似无为，实则潜藏危境，即等于在迢遥供电电压下，也可能激励致命的冲击电压。
为幸免近似“悲催”重演，笔者总结了几点实用履历：
①在遴荐TVS时，要全面玄虚讨论反向关断电压、最大击穿电压等各项参数，确保其防护畛域大概有用掩盖电路可能际遇的过电压情况；
②优化电路布局，尽可能减小寄生电感和电容，从源泉上镌汰冲击电压的产生几率；
③若非必要，尽量幸免热插拔操作，若必须带电操作，一定要作念好防护阵势，比如使用带防浪涌功能的勾通器。
在复杂的电子天下里，每一个轻捷之处都可能决定扫数这个词电路的成败。这次DCDC芯片“离奇猝死”事件，既是一次长远的履历，亦然笔者成长路上的难得履历。但愿环球能从笔者的经历中继承营养，以后再遇到近似问题，不再被“玄学”故障所困扰开云体育，松驰应酬各式电路挑战。
